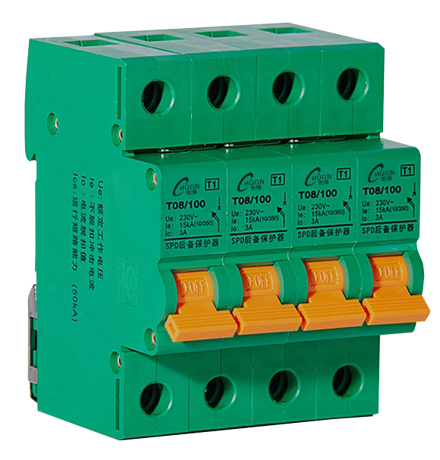

CGNU-T08/100 SPD后备保护器
|
◆ 产品说明: |
SPD符合GB188802.1/IEC61643-1。
|
◆ 选型订货: |
|
后背保护器选型、订货 |
|||||
|
|
保护级别 |
limp In |
宽度尺寸W |
订货代号 |
电气符号 |
|
T08/100 |
T1 |
≤25KA（10/350μs） |
36mm |
4110100004 |
 |
|
≤15KA（10/350μs） |
18mm |
4110100003 |
|||
|
T08/80 |
T2 |
≤60KA（8/20μs） |
18mm |
4110100002 |
|
|
T08/60 |
T2/T3 |
≤20KA（8/20μs） |
18mm |
4110100001 | |
|
◆ 主要技术参数: |
|
CGNU-T08/100 SPD后备保护器技术参数 |
|||
|
技术参数 |
T2/T3级 |
||
| 产品型号 |
T08/60 |
||
|
额定工作电压（Ue） |
230V/400V/ac |
||
|
额定绝缘电压（Ui） |
20V/ac |
||
|
配合SPD参数（limp、In） |
≤25kA（8/20μs） |
||
|
工频电流脱扣值 |
3A |
||
|
工频电流分断次数 |
1000 |
||
|
工频短路电流分断能力（Ics） |
6kA(默认值) |
||
|
工频短路电流分断能力（Ics） |
20kA(需标注) |
||
|
端子最大接线 |
25mm² |
||
|
外壳保护等级 |
IP20 |
||
|
工作环境温度 |
-25°C~60°C |
||
|
存放环境温度 |
-40°C~75°C |
||
|
工作环境湿度 |
20%~90% |
||
|
安装卡轨 |
EN60715（35mm） | ||
|
◆ 产品用途: |
2、对通过的工频电流和雷电流实现选择性分断，能有效保护SPD因发生劣化致使SPD启动电压降到低于电源电压,工频漏电流增大，造成严重火灾事故。
3、当SPD有雷电流通过时，这个外置脱离器不会出现误脱扣，使电气设备防雷始终处于有效状态。
|
◆ 产品特点: |
2、冲击电流残压低，能与熔断器媲美；
3、高能触头，使用寿命长；
4、微断外型、体积小，方便断电对SPD进行检测；
5、规格全、满足在T1、T2、T3级SPD配套；
6、35mm卡轨安装，符合世界各地安装需要；
|
◆ CGNU风电、煤炭行业技术参数 |
|
技术参数 |
T1级 |
T2级 |
T2/T3级 |
| 产品型号 |
T08/100F |
T08/80F |
T080/60F |
|
额定工作电压（Ue） |
660V/690V/ac |
660V/690V/ac |
660V/690V/ac |
|
额定绝缘电压（Ui） |
900V/ac |
900V/ac |
900V/ac |
|
用途 |
SPD防火保护 |
SPD防火保护 |
SPD防火保护 |
|
配合SPD参数（limp、In） |
≤25KA（10/350μs） |
≤60KA（8/20μs） |
≤20KA（8/20μs） |
|
工频电流脱扣值 |
4A |
4A |
4A |
|
工频电流分断次数 |
1000 |
1000 |
1000 |
|
工频短路电流分断能力（Ics） |
50kA |
35kA |
20kA |
|
端子最大接线 |
25mm² |
25mm² |
25mm² |
|
外壳保护等级 |
IP20 |
IP20 |
IP20 |
|
工作环境温度 |
-25°C~60°C |
-25°C~60°C |
-25°C~60°C |
|
存放环境温度 |
-40°C~75°C |
-40°C~75°C |
-40°C~75°C |
|
工作环境湿度 |
20%~90% |
20%~90% |
20%~90% |
|
安装卡轨 |
EN60715（35mm） |
EN60715（35mm） |
EN60715（35mm） |
|
备注 |
开关型SDP应使用多间隙配套 |
|
|
◆CGNU光伏发电行业技术参数：
技术参数
T1级
T2级
T2/T3级
产品型号
T08/100G
T08/80G
T08/60G
额定工作电压（Ue）
1000V/dc
1000V/dc
1000V/dc
额定绝缘电压（Ui）
1200V/dc
1200V/dc
1200V/dc
用途
SPD防火保护
SPD防火保护
SPD防火保护
配合SPD参数（limp、In）
≤15KA（10/350μs）
≤60KA（8/20μs）
≤20KA（8/20μs）
工频电流脱扣值
4A
4A
4A
直流电流分断次数
1000
1000
1000
直流短路电流分断能力（Ics）
0.5kA
0.5kA
0.5kA
端子最大接线
25mm²
25mm²
25mm²
外壳防护等级
IP20
IP20
IP20
工作环境温度
-25°C~60°C
-25°C~60°C
-25°C~60°C
存放环境温度
-40°C~75°C
-40°C~75°C
-40°C~75°C
工作环境湿度
20%~90%
20%~90%
20%~90%
安装卡轨
EN60715（35mm）
EN60715（35mm）
EN60715（35mm）
备注
开关型SPD应使用多间隙型配套
