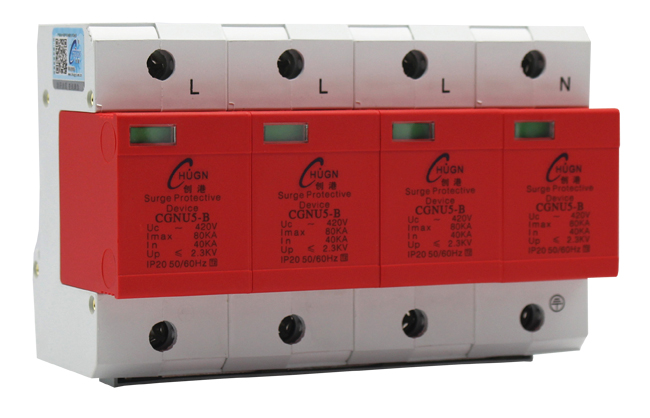

CGNU5-B/40电涌保护器(T2级)

 ◆ 产品说明:

CGNU5系列电涌保护器(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、TT、TN-C、TN-S、IT等供电系统,对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。

 ◆ 型号含义:



 ◆ 主要技术参数:

型号规格
CGNU5-B/40
CGNU5-B/60
CGNU5-B/80
电网运行电压Un(V)
380/220
380/220
380/220
最大持续工作电压Uc(V)
230/275/320/385/420/460/550
电压保护水平Up(kV)<
2.5
3.0
3.4
最大放电电流(8/20μs)1max(kA)
80
100
120
标称放电电流(8/20μs)In(kA)
40
60
80
响应时间ns
<25
防护等级
IP20
安装
35mm轨道
外壳材料
阻燃增强PC
远程遥信触点类型                                                                  无
端子性能
AC220V 1A DC 30V 1A COSΦ=1
远程遥信端子导体载面
1.5mm单股线/多股线


 ◆ 安装:

CGNU5-B/100安装在LPZ1或LPZ3交界处,连接铜导线为2.5-35mm2。适用住宅配电箱、计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。
CGNU5-B/40安装在LPZOB或LPZ1区与PZ2交界处,连接铜导线为2.5-35mm2

 ◆ 无遥信触点:

保护器可以制作带有遥信触点,遥信触点有一组转换触点,11中簧、11和12动断、11和14动合,遥信触点有一组常开12和14,如果保护器的模块或者多个模块失效,触点将闭合、断开送出故障信息。

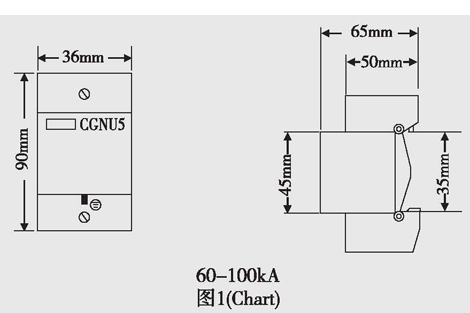

 ◆ 外型尺寸图:
